什么是原理图？原理图又称作电路原理图，是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究，我们就可以了解主板的电路结构和工作原理，为enable它打下坚实基础。作为一个固件工程师，我们从一个原理图中我们能读出什么呢?
1. 系统的逻辑框图。一般在原理图的前几页，描述了系统的组成框图，即系统是由哪些大块组成的。
2. 系统的电源、时钟和reset关系图。
3. 主板各个器件的连接关系，器件的型号等等。在我们不清楚具体器件功能时，详细的型号使我们可以在网上搜索到其硬件手册，快速了解其大概功用。
4. GPIO，PCI设备IRQ。PCI设备逐渐被淘汰了，PCIE设备的中断是通过发送消息(msg)，由芯片的IRQ Swizzling来决定（不在本文讨论范围内），原理图不再体现这些信息。而GPIO却随着IA32应用范围的扩展，数目变得越来越多，从几十个变成了数百个，从而可以灵活应对各种应用场景。同时为了控制芯片的尺寸，降低引脚数目，GPIO往往和SOC内部的功能模块复用（multiplexed）引脚，正确配置复用（MUX）寄存器是firmware的职责，所需要的信息正是从原理图中来。
5. 跳线(Jumper)，PCIE slot的连接关系等等。
原理图所含的信息十分丰富，研习原理图往往是我们enable一个板子的第一步，我们快些开始吧。
构成
一张完整的电路图是由若干要素构成的，这些要素主要包括图形符号、文字符号、连线以及注释性字符等。
1. 图形符号
图形符号是构成电路图的主体。例如小长方形表示电阻器

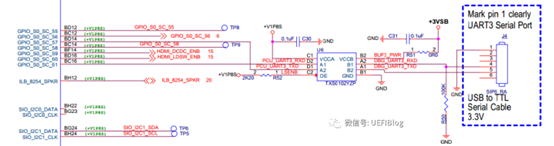

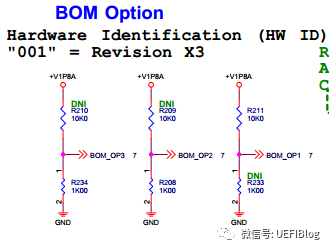

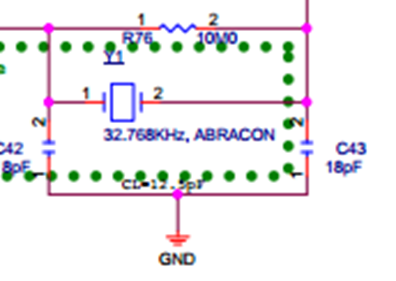

两道短杠表示电容器 连续的半圆形表示电感器 等等。各个元器件图形符号之间用连线连接起来，就可以反映出电路结构。需要说明的是这是国标GB4728，我们接触的很多是欧美国家的电路图，电阻是 2. 文字符号 文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质，同时也为了分析、理解和阐述电路图的方便，在各个元器件的图形符号旁，标注有该元器件的文字符号。例如“R”表示电阻器，“C”表示电容器，“L”表示电感器，“VT”表示晶体管，“IC”表示集成电路等。 除了规定统一的图形符号和文字符号外，电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则，对于看懂电路图是必不可少的。 A. 电路图的信号处理流程方向 电路图中信号处理流程的方向一般为从左到右，即将先后对信号进行处理的各个单元电路，按照从左到右的方向排列，这是最常见的排列形式。 B.连接导线 元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉处画有一圆点，表示两导线连接在一起。交点处无圆点，表示两导线交叉而不连接。跨页的连线通常起一个名字，并在旁边有些数字，表明连接到何处。 我们以Intel开源硬件平台Minnowboard MAX的原理图来详细看看具体例子。 MinnowBoard MAX是Intel推出的新一代开放硬件平台，系统从硬件（原理图，BOM），固件到操作系统整体开放源代码，为广大Maker带来了福音。 可以下载到原理图，我们以固件工程师的眼光来看看哪些内容我们需要关心。 这是板载串口的原理图部分。可以看到SOC引脚BD14和BC16，通过TXS0102YZP（电平转换芯片），引到串口J4上。BD14和BC16从图上看是GPIO_S0_SC_57和GPIO_S0_SC_61，是不是用GPIO驱动串口呢（感觉好麻烦）？为什么到了TXS0102YZP上却标明是PCU_UART3_RXD和PCU_UART3_TXD呢？这时我们下载到的芯片datasheet就派上用场了。搜索BD14和BC16，在ball list章节看到原来GPIO_S0_SC_57和PCU_UART3_TXD共用BD14引脚，如下图。BC16类似。 注： 1. DNI的小蓝字是 don't need install，和我们电路上常用的NC是一个意思，表示此位置不贴元件，悬空。这样BOM_OP3和BOM_OP2接地，BOM_OP1接高电平（知道为什么还要串联个电阻吗？）。 2. BOM_OP3 旁边的小数字表示页码，即连线跨页，可以直接翻到所标注页寻找它连到何处。 这里我们需要设置GPIO_S5_5、GPIO_S5_6和GPIO_S5_7为GPI(输入)，这样我们读取他们，分别就会读出0、0、1来，表示这个主板是MAX，不是Turbot。程序在platform.c的DetermineCompatibleBoard函数中。 如此这般，我们可以一个个找到GPIO具体的设置，在MBM中，其他的GPIO的设置大部分可以在boardGpios.h中找到。 3.其他 一些常见电路： 1. 电源去藕(降噪）功能 2. 时钟电路 3.引脚旁边的小红圈表示低电平有效。 引脚名称上面的横线也表示低电平有效。
实例
