2022届电计系电子信息工程专业优秀毕业设计作品
一、 本届毕业设计概况
电子信息工程专业2022届毕业生经过多半年的勤奋和努力，交出了完美的答卷，41名毕业生全部于5月20日答辩完毕。涌现出了很多优秀毕业设计作品，有数字化仿真建模，有基于嵌入式的风力摆系统，有多功能的嵌入式智能家居，有信号的采集和处理系统，还有各种各样的智能小车设计等等。都充分体现了电子信息工程专业的教学成果，也体现了当代大学生的创新能力和才能。
二、 优秀毕业生作品
1. 基于NB-IOT的大气污染检测系统设计与实现
（1）作品简要介绍
本系统通过物联网模块以及云平台的方式，初步实现了将各种场景下的大气数据通过实时的网络传输给有需求的用户，并且具备自动运行的功能，可以随时掌控测试地点的变化，进而告知相关部门进行整顿，能够具备联动信息输出功能。污染物采集主要通过七合一空气质量检测模块M702来实现对大气主要污染物的采集，包括二氧化碳，甲醛，总挥发性有机化合物(TVOC)，PM2.5，PM10，温度，湿度。该模块通过标准串行通信口RS-485来实现数据上传到核心处理器STM32的工作。定位模块是通过北斗GPS_ATGM332D实现，通过USART协议与主机通信。数据上传至云端功能是通过NB-IOT模组BC26实现，该模组可实现多种网络传输协议，本系统主要采用MQTT协议将采集设备获取的数据传输至云服务器。
2、作品照片

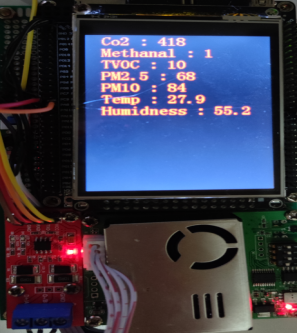

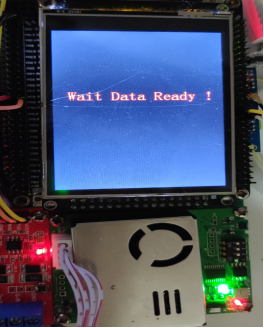

图 下位机测试图
图 云平台测试图 手机APP显示
2. 基于QT的数字化仿真建模系统的设计与实现
（1）作品简要介绍
二十一世纪的来临,把中国工业社会带入了数字化、网络化、智能化的飞速发展阶段，数字化技术可以极大的缩短装备制造业的周期。各种不好做的实验或测试都可以使用数字化技术来对其进行仿真验证。这不仅加快了装备的制造也降低了高危实验的风险。

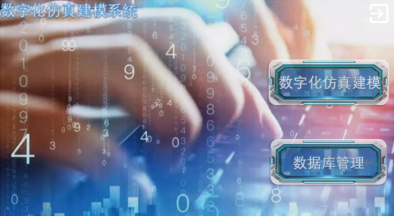

（2）作品照片
作者：杨朋
3. 基于STM32风力摆控制系统的设计与实现
（1）作品介绍
本毕业设计是由STM32F407作为控制模块、6轴陀螺仪传感器MPU6050作为姿态采集模块、4个8520空心杯直流电机作为风力摆模块、2个L298作为电机驱动模块、风力摆机械结构以及独立按键共同构成的闭环控制系统。采用特定PID算法，通过对MPU6050采集的风力摆姿态（角度）同单片机处理姿态角度数据进行精密计算，然后通过调整直流电机的转速产生风力，实现对风力摆的控制。本系统能在只受到直流电机的驱动下，实现快速地起摆、画线、恢复静止状态的效果；利用四个不同通道的空心杯，可以通过调整旋转的速度，不断调试摆动角度，达到测试的要求；并能在收到信号后迅速恢复画圆摆动动作，系统实现效果稳定；在实现相应的测试功能上可以通过按键输入后根据反应速度来判断其性能。
（2）作品照片
作者：赵雨建
4. 基于自由摆的平板控制系统的设计与实现
（1）作品介绍
随着计算机科学技术的日益发展，机械化的全自动生产需求进一步的扩大，生产场景中控制系统的要求也逐步升高，本系统由自由摆的平板控制出发，可相应的使用于各个需要平板控制的生活生产场景。
本系统采用STM32核心板作为整体的控制中心，采用E6B2型号的旋转编码器采集自由摆由与地面垂直方向的偏转角度，并将数据信息传递给STM32核心板上。通过相应的数学和物理模型的计算，得到简化的关系式并对其进行PID控制的调节，进而控制自由摆下方的步进电机的转速和旋转方向使与电机转轴连接的平板相应的进行旋转完成既定需求。
（2）作品照片
5. 基于STM32的金属物体定位探测器的设计与实现
（1）作品介绍
金属物体定位探测器是一种检测并定位金属物体的电子仪器，它是由主控模块、金属检测模块、电机驱动模块、WIFI通讯模块和声光报警模块这五个模块组成。
本设计是以STM32为单片机为主控芯片，L298N为电机驱动，LDC1000传感器为小车探头的金属探测器，将检测的金属物体信号直接转换为数字信号，自带的SPI接口直接连接STM32微控器，在LDC1000传感器对指定区域的扫描检测下，能识别出金属物体并将其定位，对定位的误差控制在5mm以内。依据LDC1000传感器自身的特点，使系统的外围设计电路简化。该装置的在金属检测领域作用很大，性价比高，对金属的检测稳定性强，在工业、电子行业、汽车领域、食品行业、建筑行业等都有着广泛的应用。
（2）作品照片
6. 基于嵌入式系统的闭环反馈鞋柜控制系统设计
（1）作品介绍
设计一款消除异味和护理鞋子等功能的电子鞋柜，设计了一款基于STM32最小系统板的智能鞋柜方案，并给出了具体的设计过程。该方案采用PTC加热片加热除湿，臭氧发生器产生的臭氧进行消毒杀菌，更有空气检测传感器检测臭味浓度，实现闭环反馈控制的特点，解决了传统鞋柜在鞋子保养上不足的一些问题。智能鞋柜相较于传统的鞋柜来说，其体积更为小巧，功能更为强大，实现消毒杀菌、除湿除臭等功能，使用的场合不仅仅局限于家庭，也可在其他一些地方使用，例如宾馆、泳池等一些需要换鞋拖鞋等场合的地方。现基本的鞋类护理功能，除臭杀菌，加热除湿功能。
（2）作品照片
作者：刘怡扬
